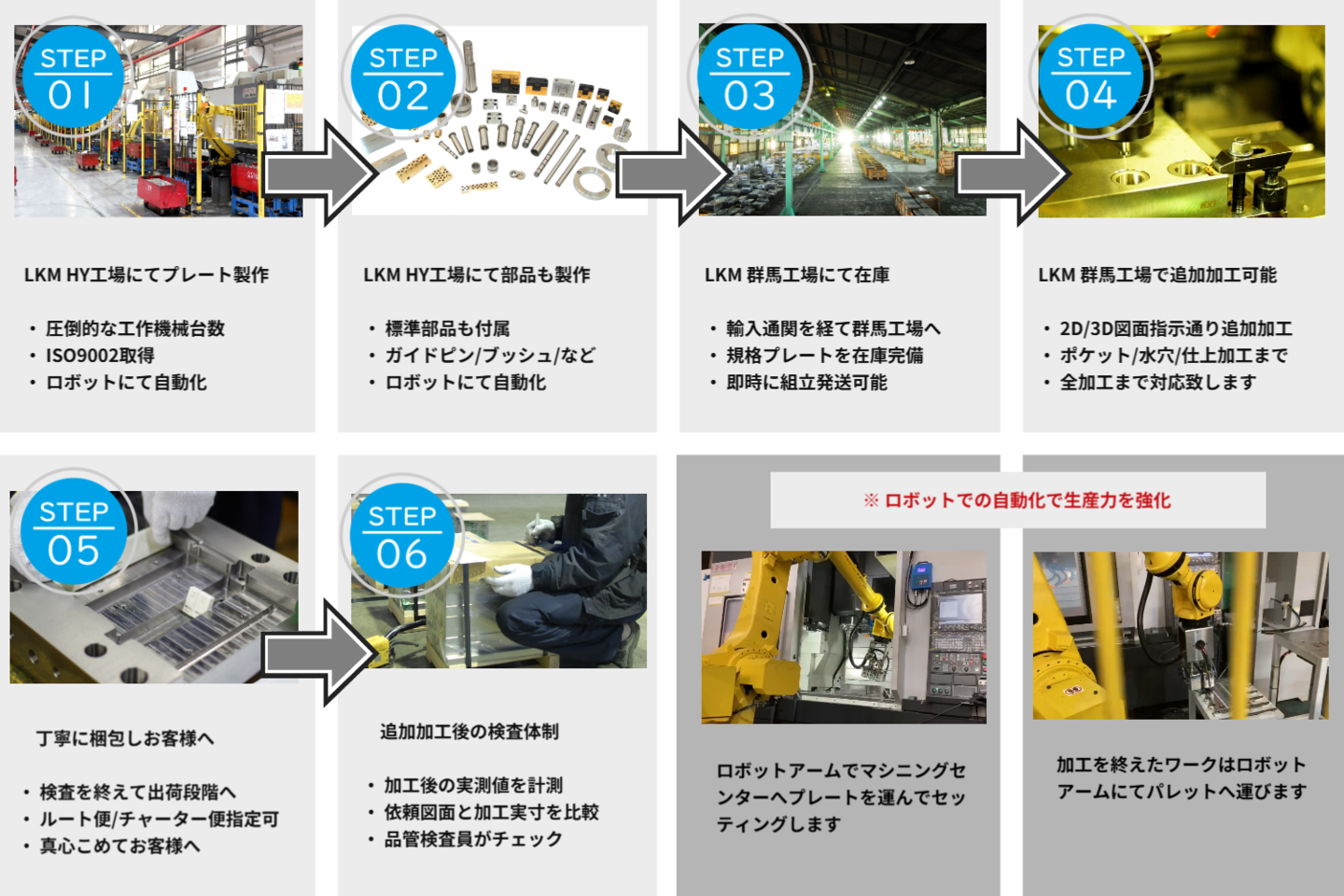

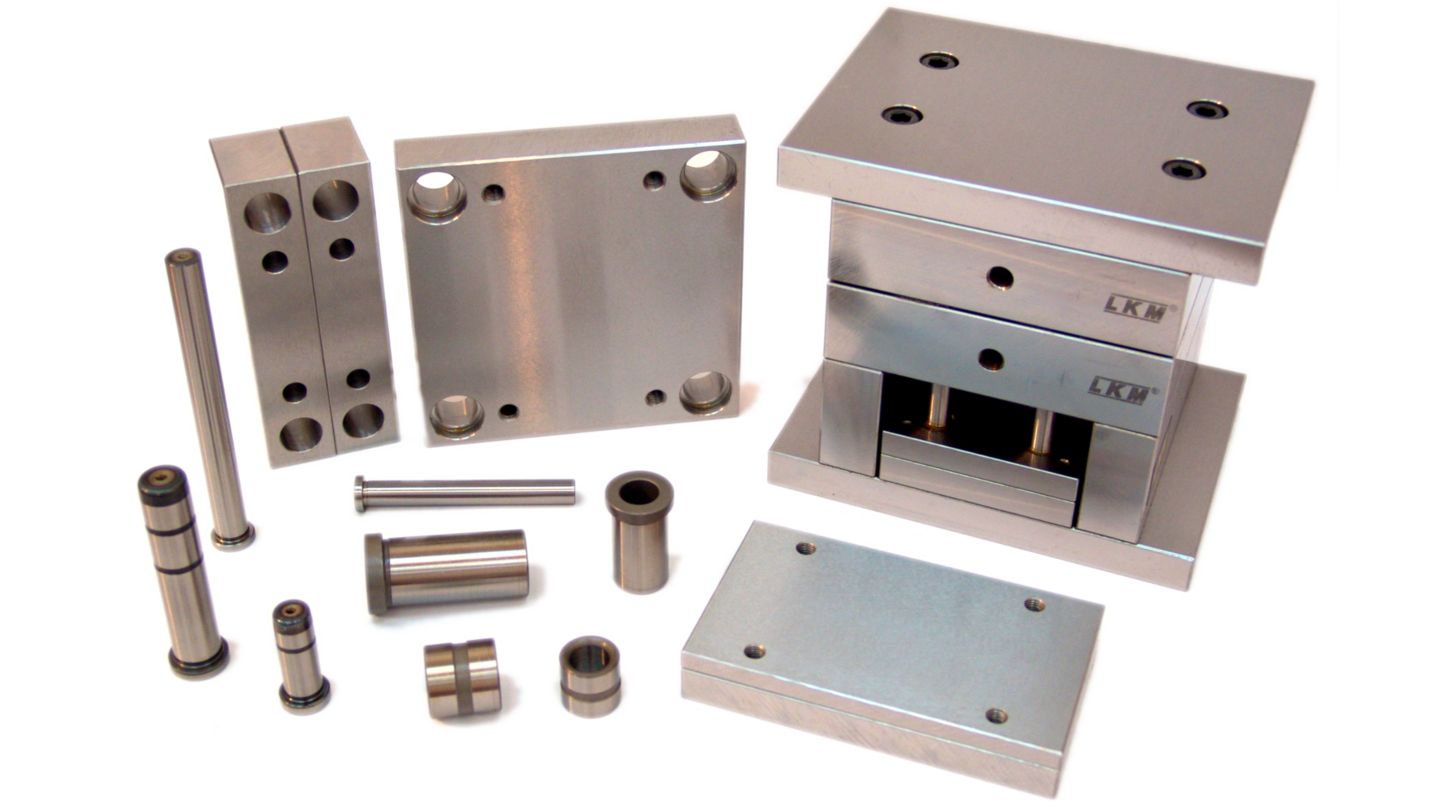

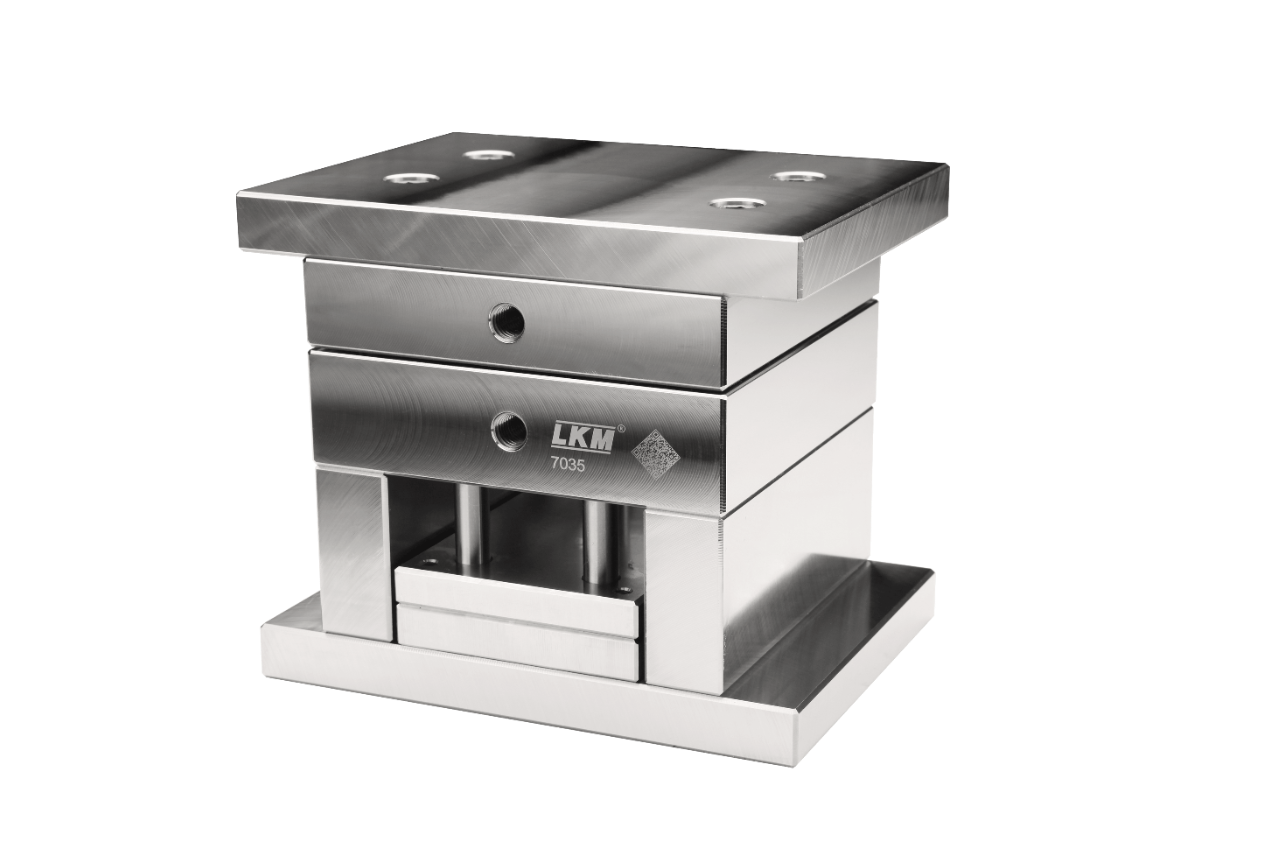

その① 外形・穴ピッチ公差共に±0.01mm仕様の高精度モールドベース

1.公差精度が出ているため、一部のプレート交換が簡単!
  基準を改めて引く必要がありません!
 「突然の板厚変更など生じた際、その一部の板だけご依頼ください、簡単に交換出来ます」

2.面基準・穴基準どちらからでも加工が可能!

3.固定側を共通化し、一次側成形と二次側成形の可動側を回転やスライドさせる二色成形型などには非常に向いた仕様となっております

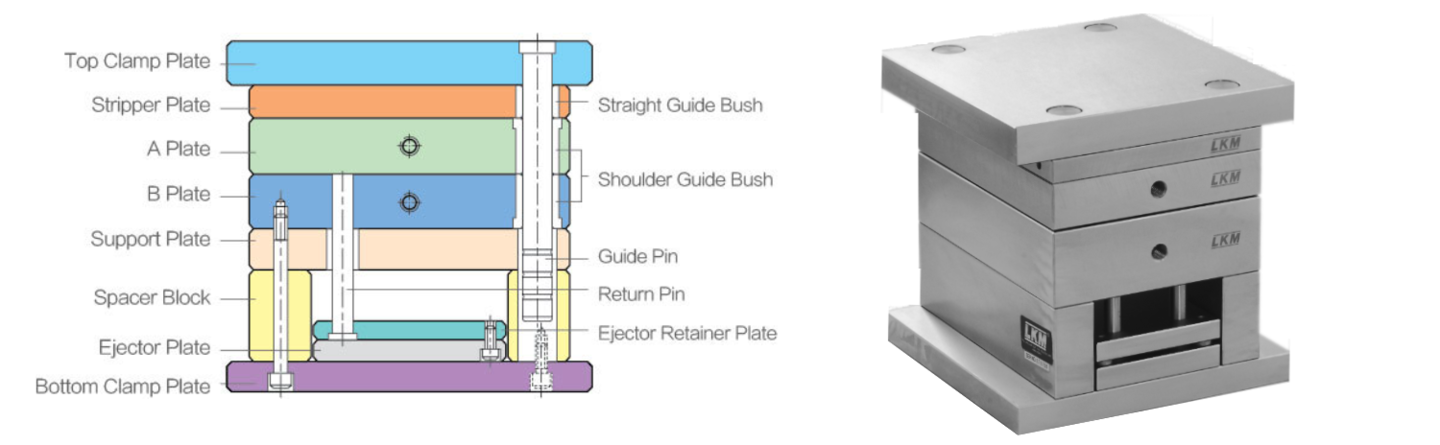

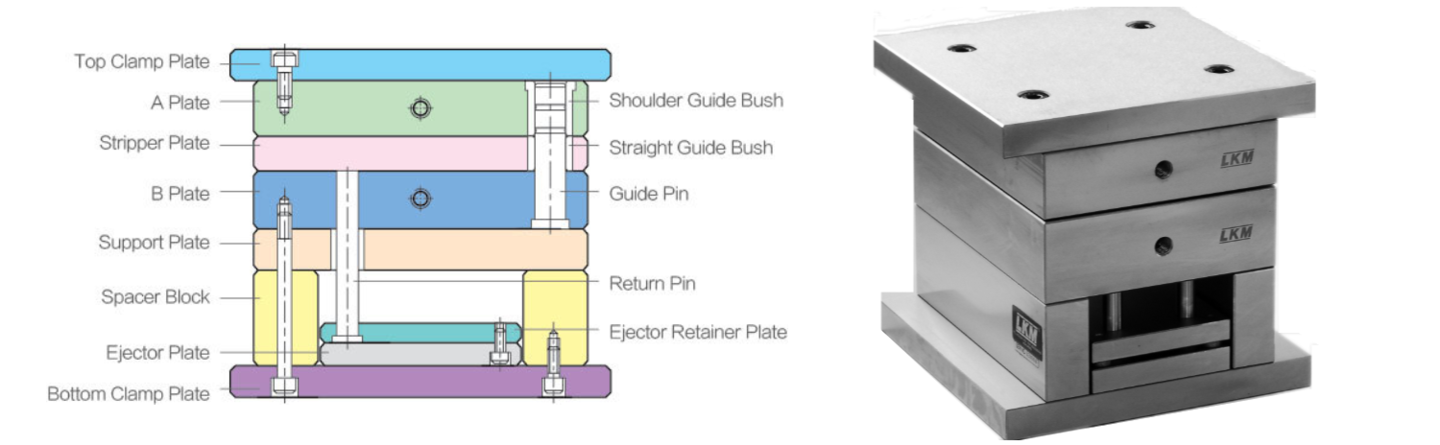

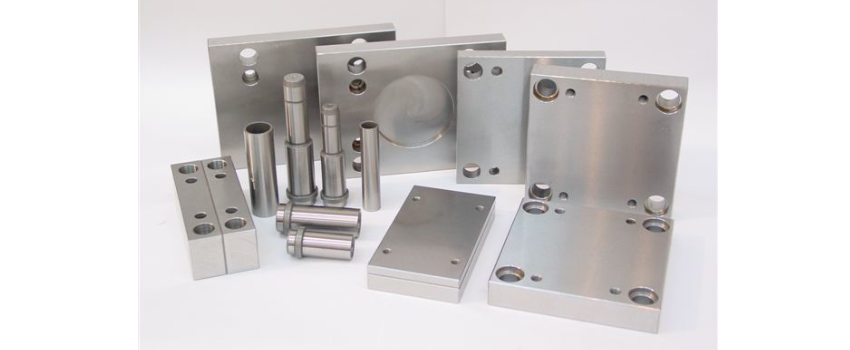

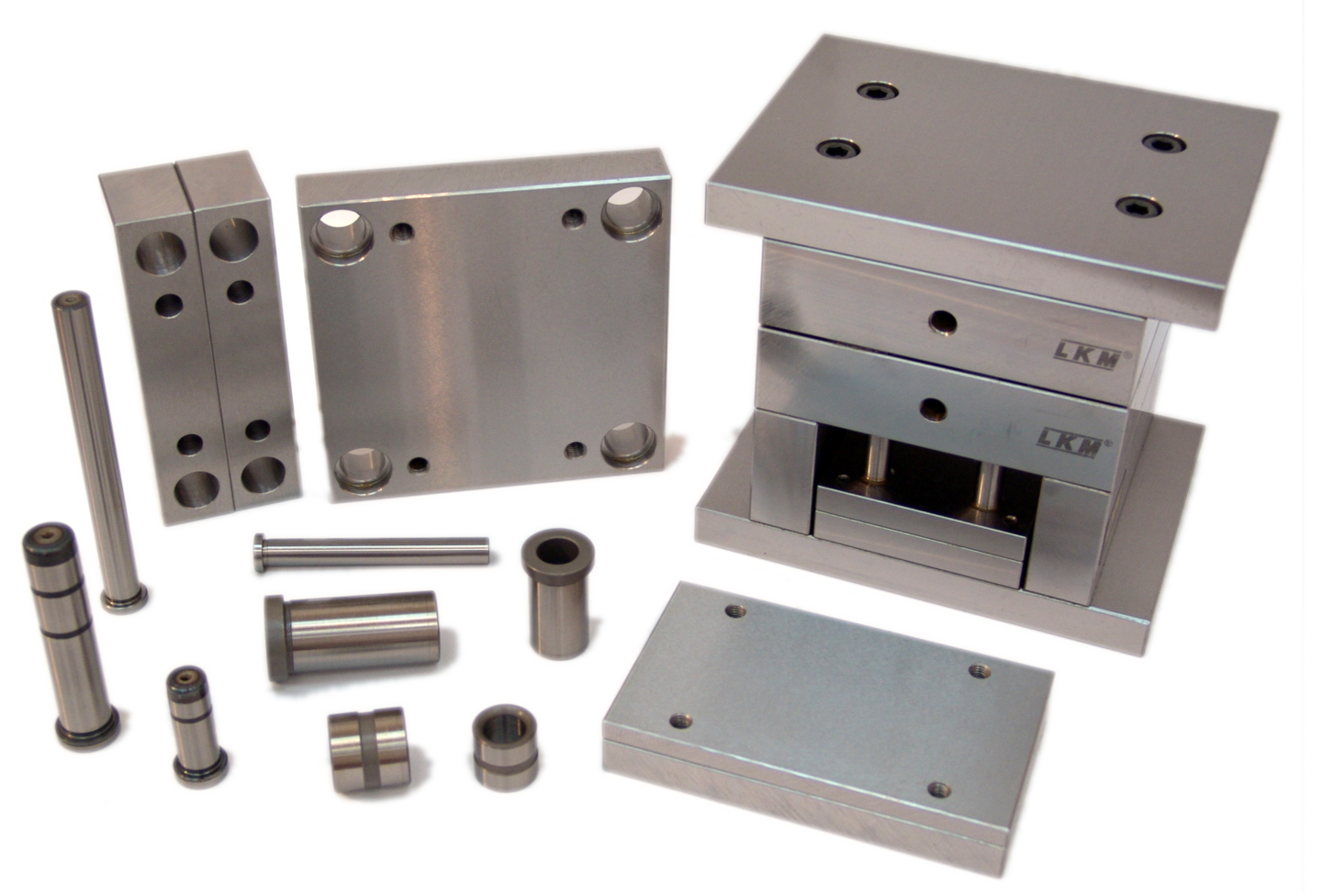

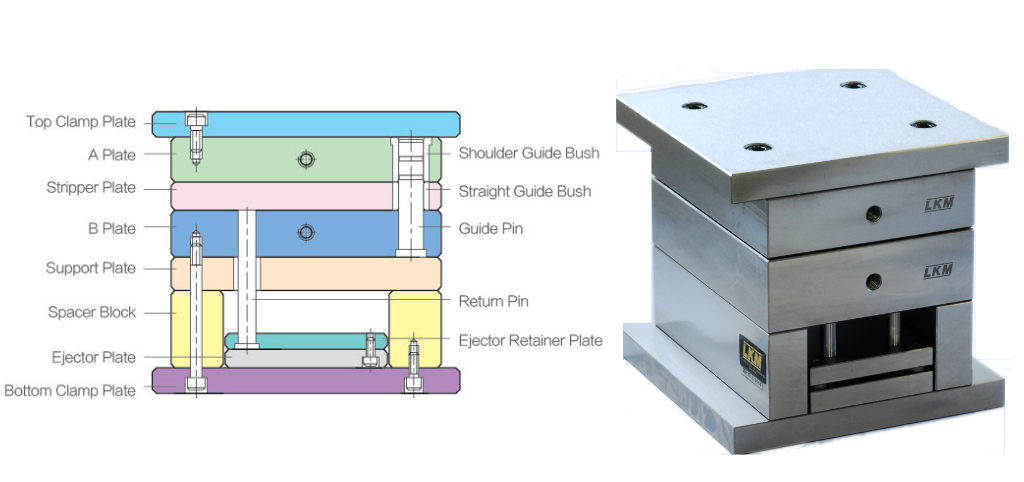

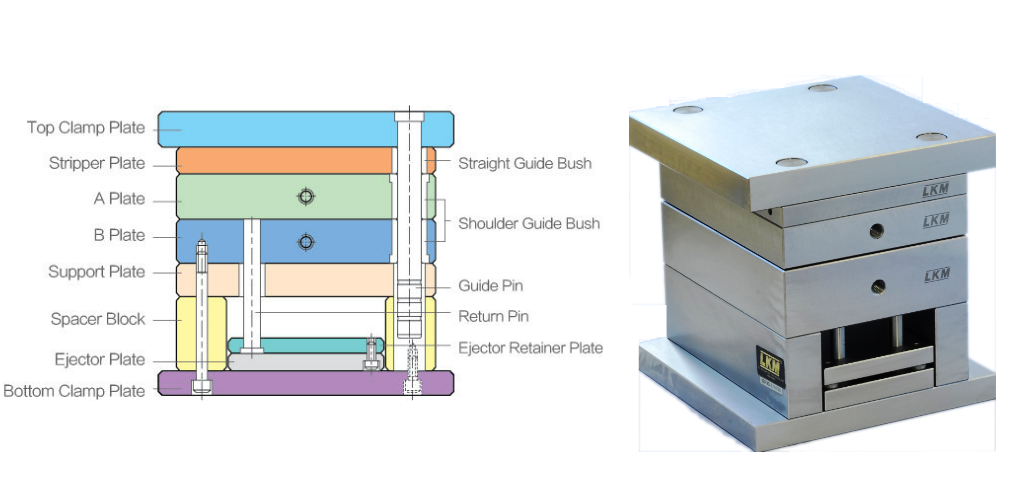

その② LKM標準プレシジョン(高精度)モールドベース仕様について




  寸法範囲 厚み (S) 長さ (L) / 幅 (B)
主型板公差表
(L) / (B)
≦100 +0.10-0.05    ±0.008
 >100-180 ±0.010
 >180-300 ±0.012
>300-500 ±0.014

足回り板公差 厚み (S) 幅 (B) 長さ (L)
上下取付板 (クランピングプレート) +0.10
-0.00
+0.00
-0.10
-0.00
-0.10
押出板 (エジェクタープレート) ±0.10
受板 +0.00
-0.10
スペーサーブロック +0.17
+0.15
±0.10

穴径公差 直径 (φd)  座繰り径 φD
+0.5~0
座振り底面
+0.2~0
直径 φd
+0~-0.15
14-16 +0.016 16.0-62.0 3.0-14.5 13.0-54.0
+0.009
20 +0.009
+0.011
25-35 +0.015
+0.005
42 +0.018
+0.010
48 +0.020
+0.012

穴ピッチ公差 ≦100 ±0.008
> 100 - 180 ±0.010
> 180 - 300 ±0.012
> 300 - 500 ±0.015

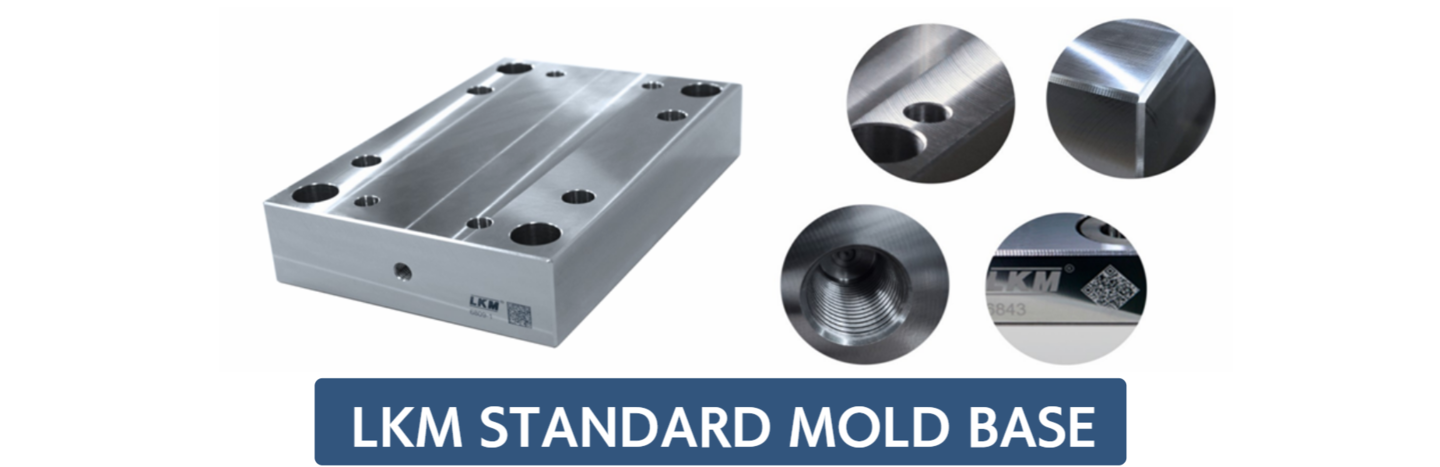

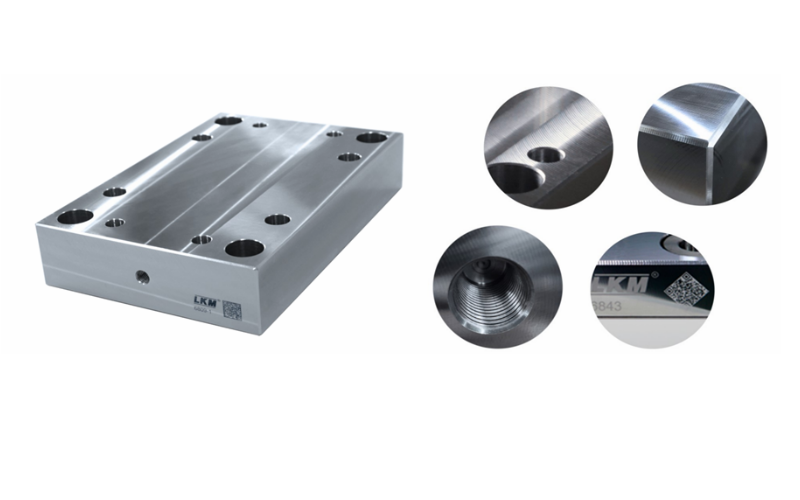

その③ 研磨がサーフェイス研磨仕様の為、美しく面精度が抜群!

各部プレート上下面サーフェイス研磨仕上げになっており、側面はフライス加工の4F2G仕上げにてご提供。表面がサーフェイス研磨仕上げな為、仕上がりが美しく、精度が出ます。

  寸法範囲 厚み 長さ / 幅
主型板公差表 ≦100 +0.10-0.05    ±0.008
 >100-180 ±0.010
 >180-300 ±0.012
>300-500 ±0.014

その④ LKMモールドベースにはS50C材を使用しております

硬度:170-220 HB

化学成分  [mass%]
C Si Mn P S
0.47~0.53 0.15~0.35 0.6~0.9 0.030以下 0.0035以下

熱伝導率 [W/m.K]
S50C 25℃ 100℃ 200℃ 300℃
48 49 49 48

熱膨張係数 [10-6m/m.K]
  100℃ 200℃ 300℃ 400℃
S50C 11.1 11.8 12.8 13.6


輸出をされる際に必要とされます非該当証明書の発行・RoHS指令遵守を証明する技術書類などのお問合せが御座いましたら、
お気軽に弊社販売事業部窓口までお問合せ下さい。

※ 一部流動的な取扱い一覧になっております。此方に無い寸法につきましては大変お手数ですが、販売事業部窓口までお問合せ下さい。     (X軸型板厚・Y軸型板平面寸法)

サイズ 20 25 30 35 40 50 60 70 80 90 100 110 120 130 140 150
1515
1518
1520
1523
1525
1530
1818
1820
1823
1825
1830
2020
2023
2025
2030
2035
2323
2325
2330
2335
2525
2527
2530
2535
2540
2545
2550
2730
2735
2740
3030
3035
3040
3045
3050
3535
3540
3545
3550
3560
4040
4045
4050
4055
4060
4070


※ 一部流動的な取扱い一覧になっております。此方に無い寸法につきましては大変お手数ですが、販売事業部窓口までお問合せ下さい。     (X軸型板厚・Y軸型板平面寸法)

サイズ 20 25 30 35 40 50 60 70 80 90 100 110 120 130 140 150
1515
1518
1520
1523
1525
1818
1820
1825
1830
2020
2025
2030
2035
2323
2325
2330
2335
2525
2527
2530
2535
2540
2550
2730
2735
2740
3030
3035
3040
3045
3050
3535
3540
3545
3550
4040
4050

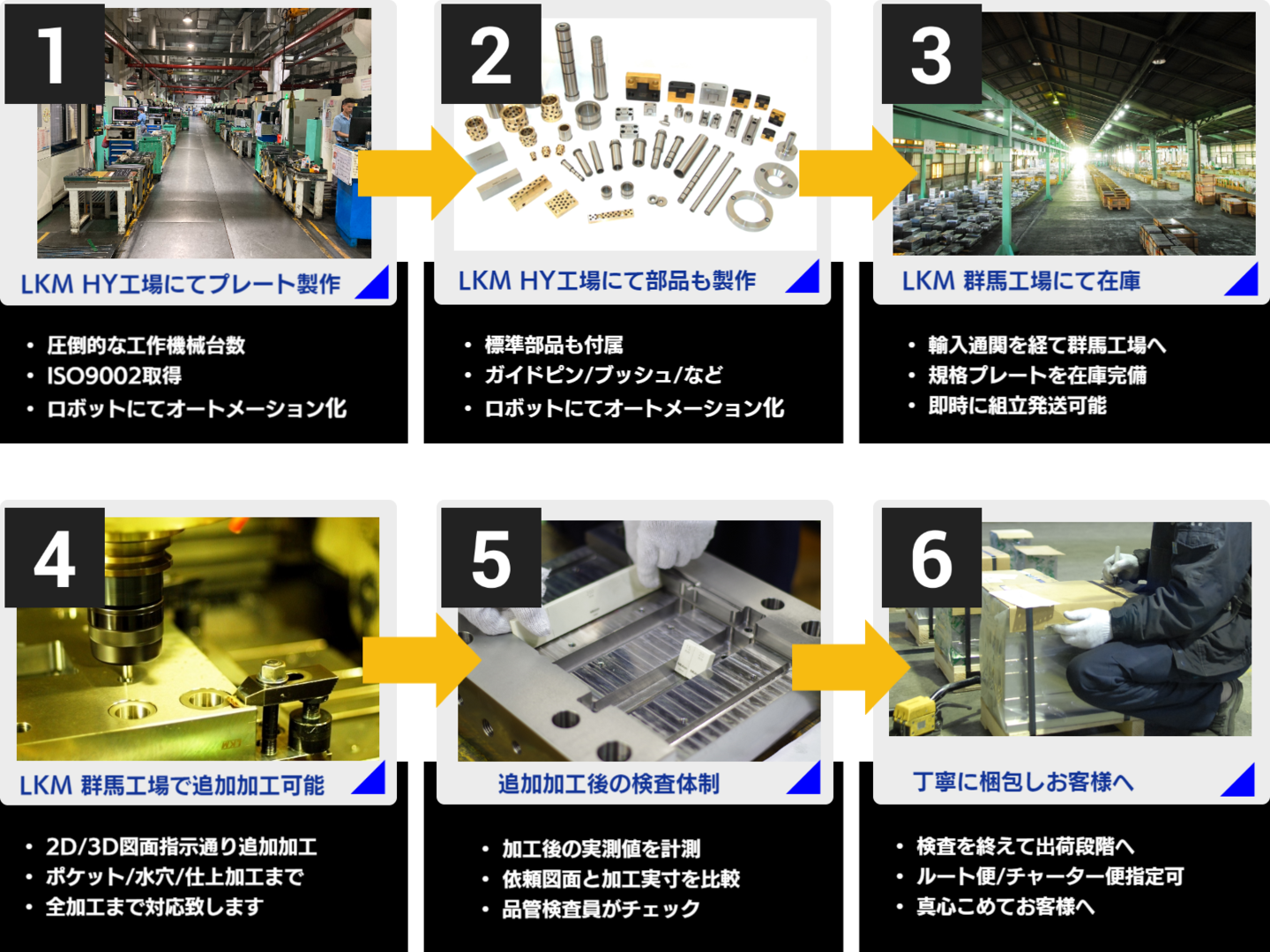

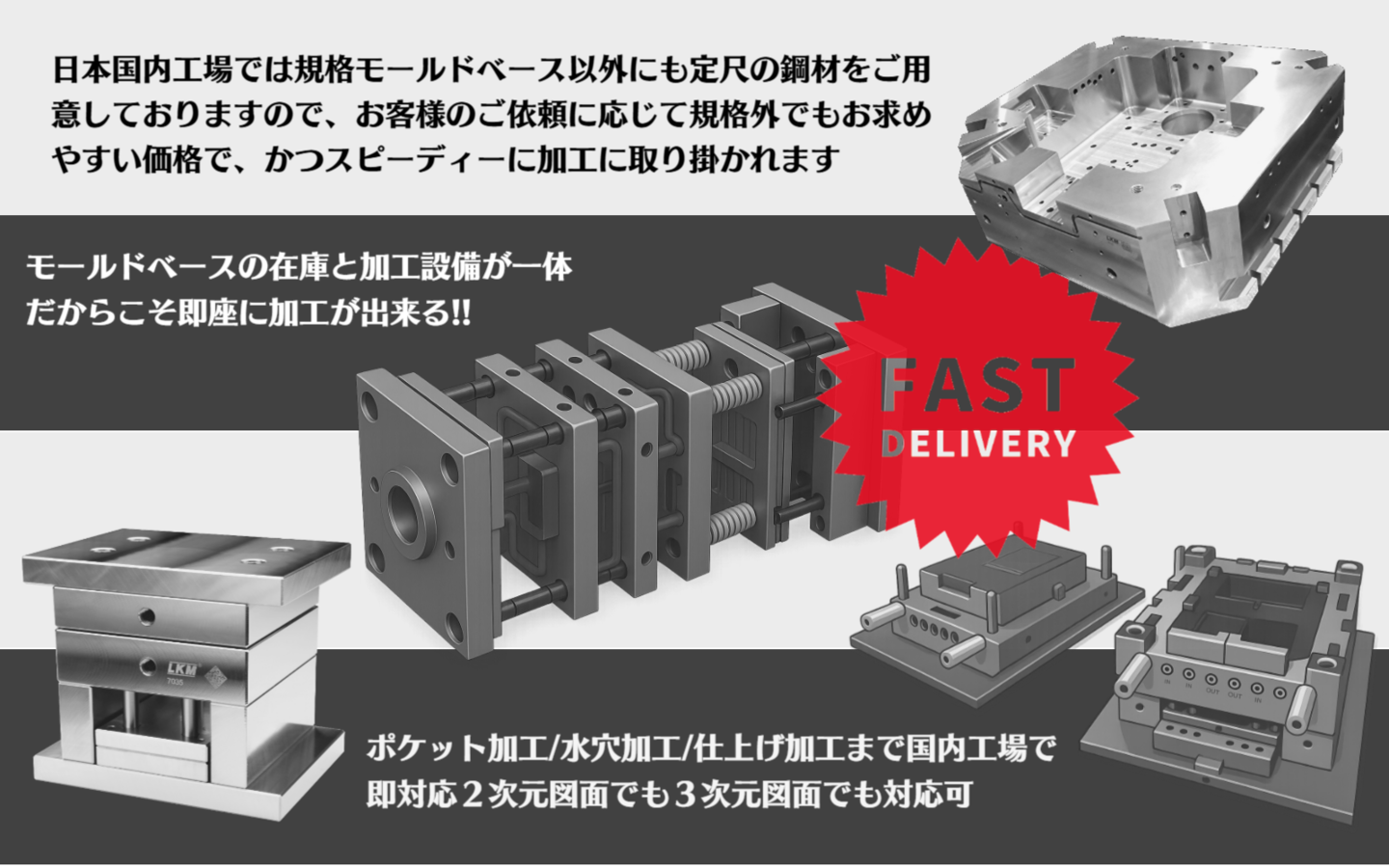

社内製造部にて追加加工も可能

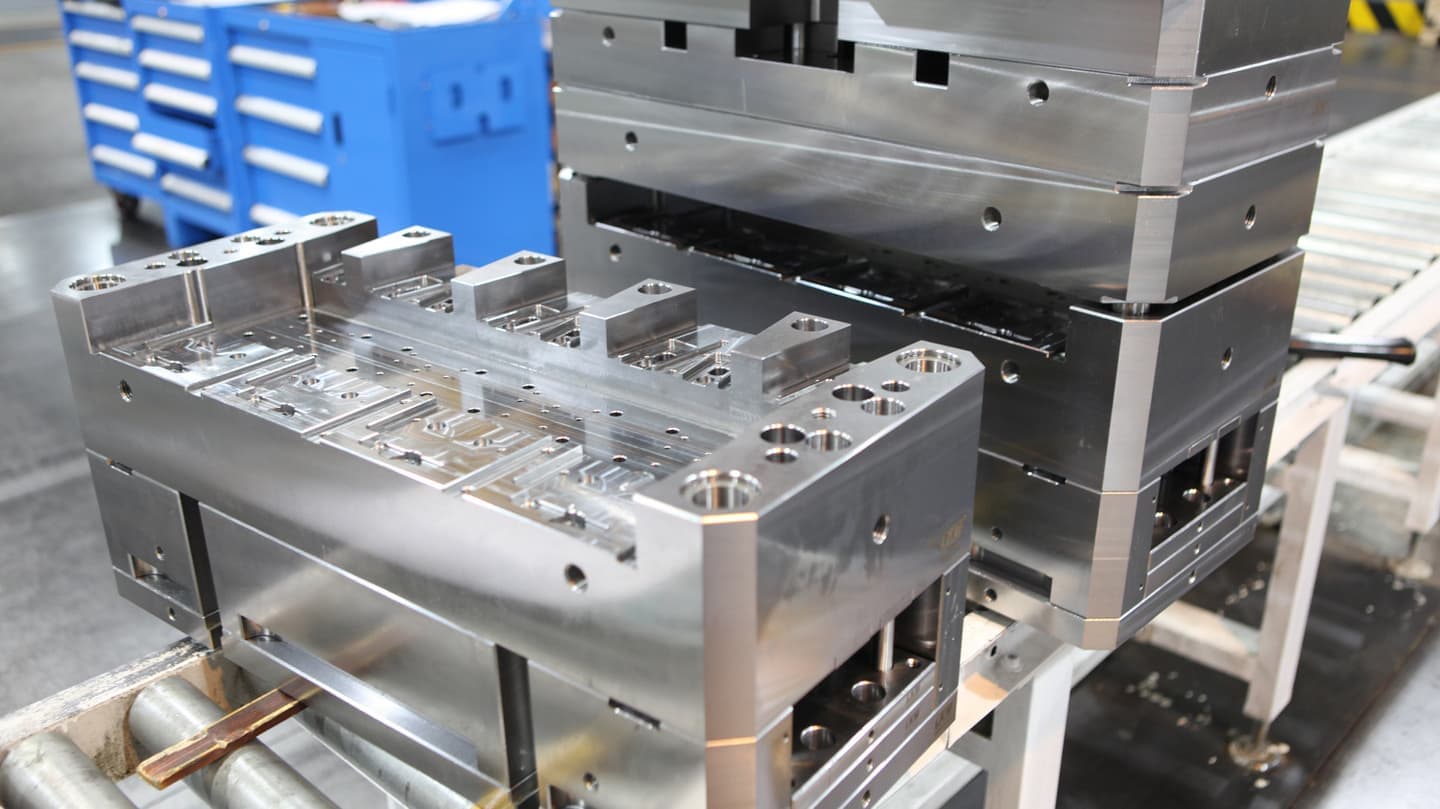

モールドベース  追加加工 = オールインワンでLKMだからこそ低価格!

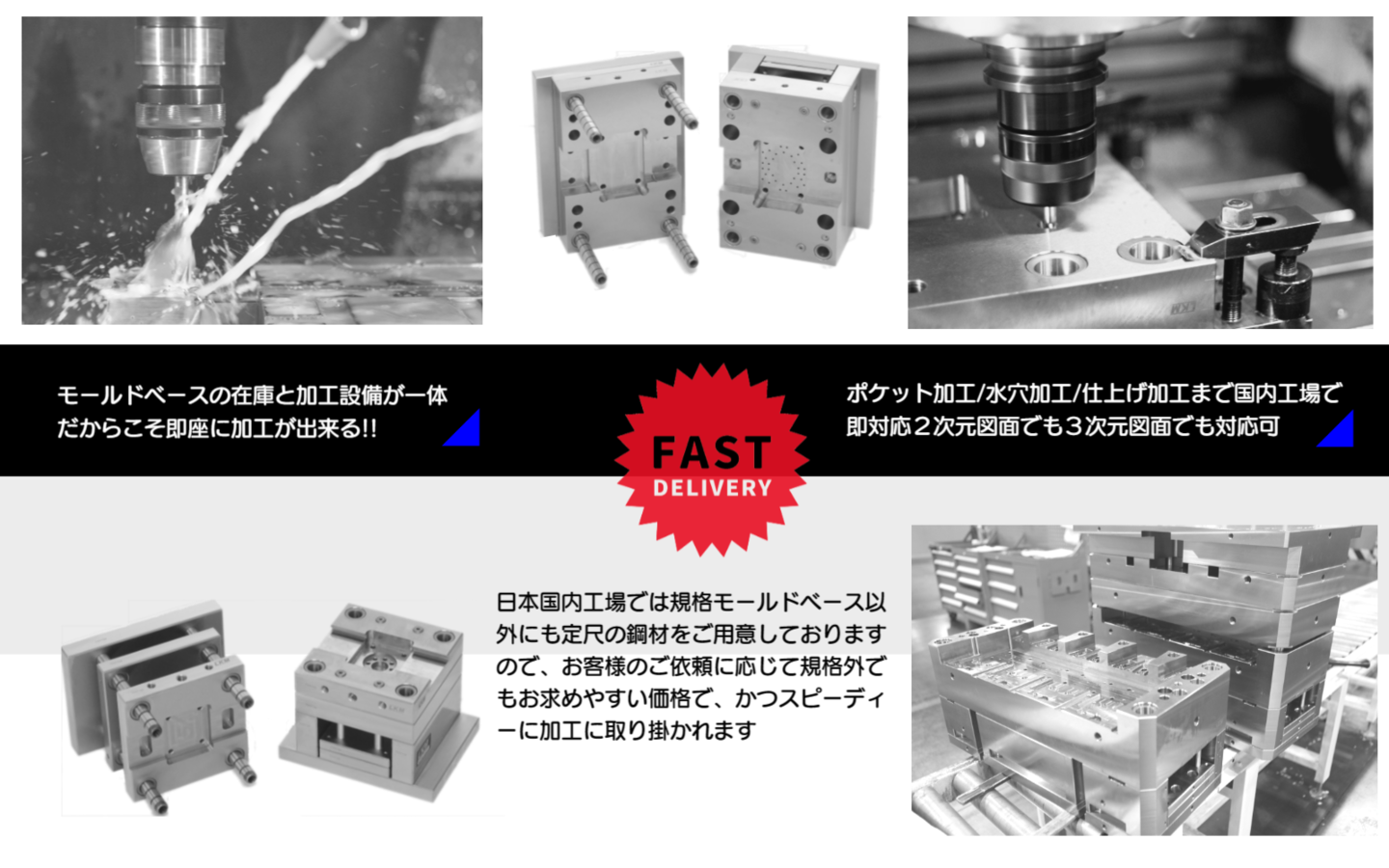

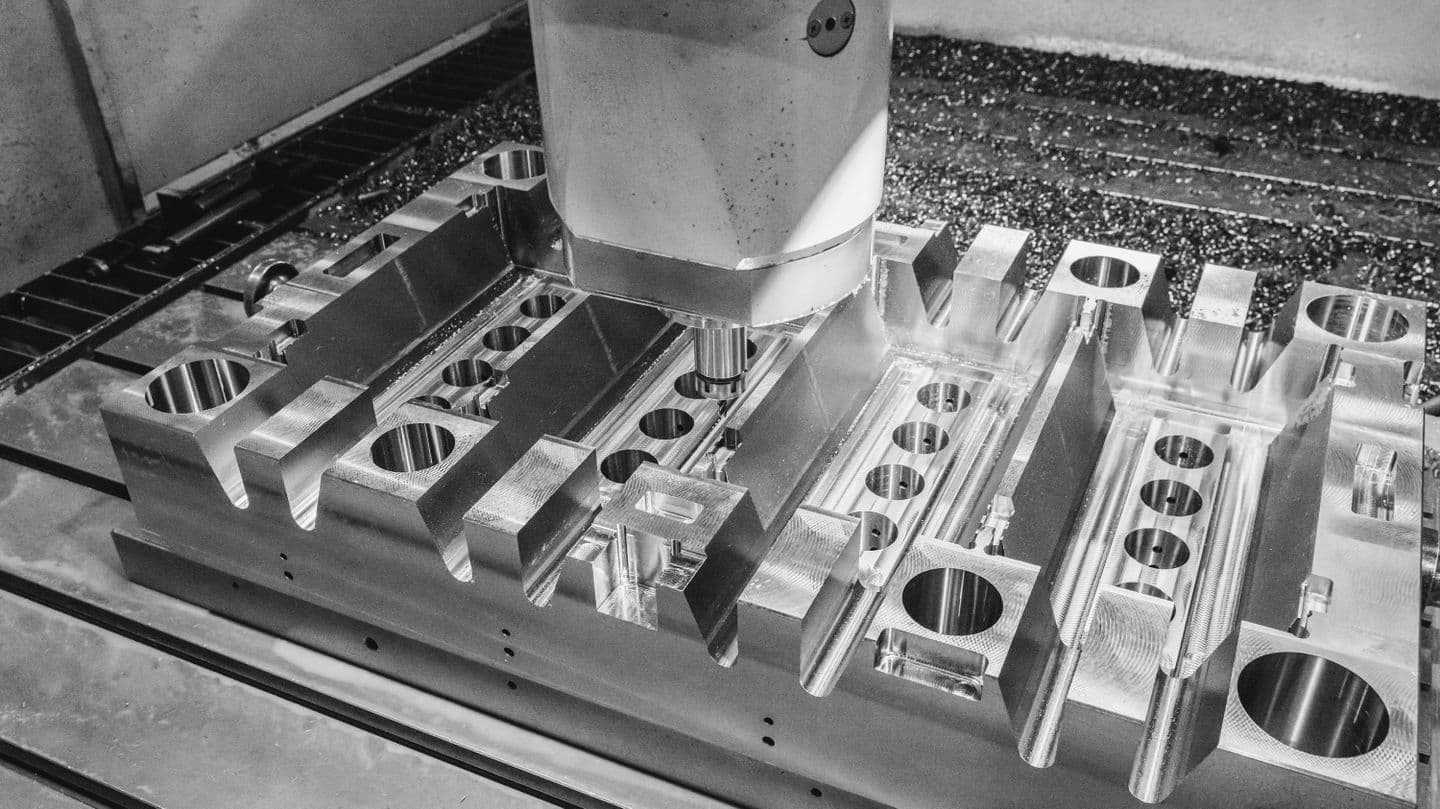

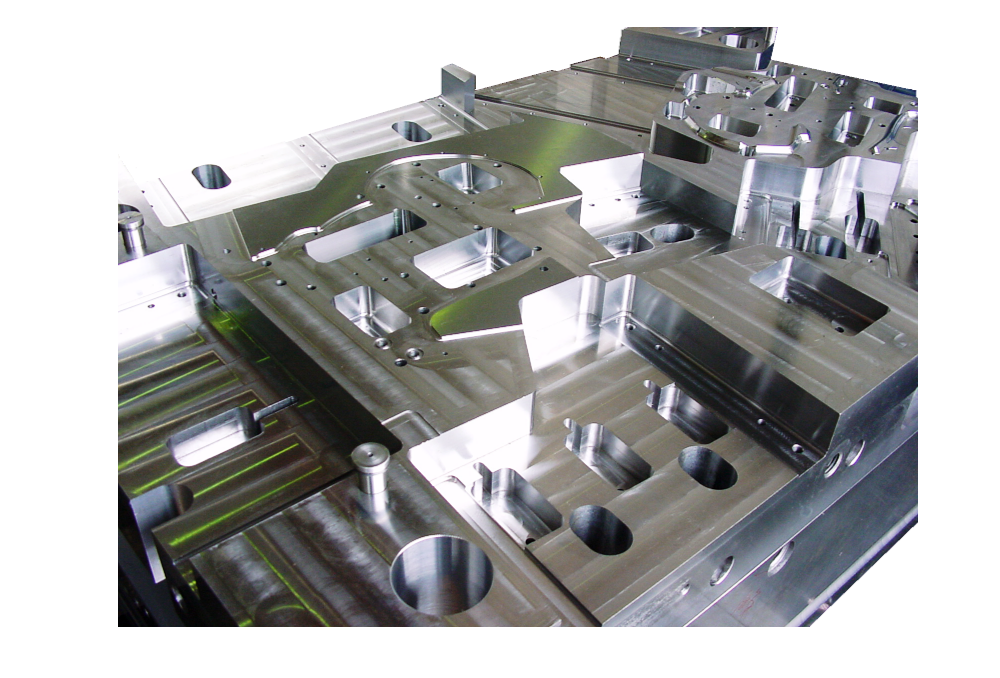

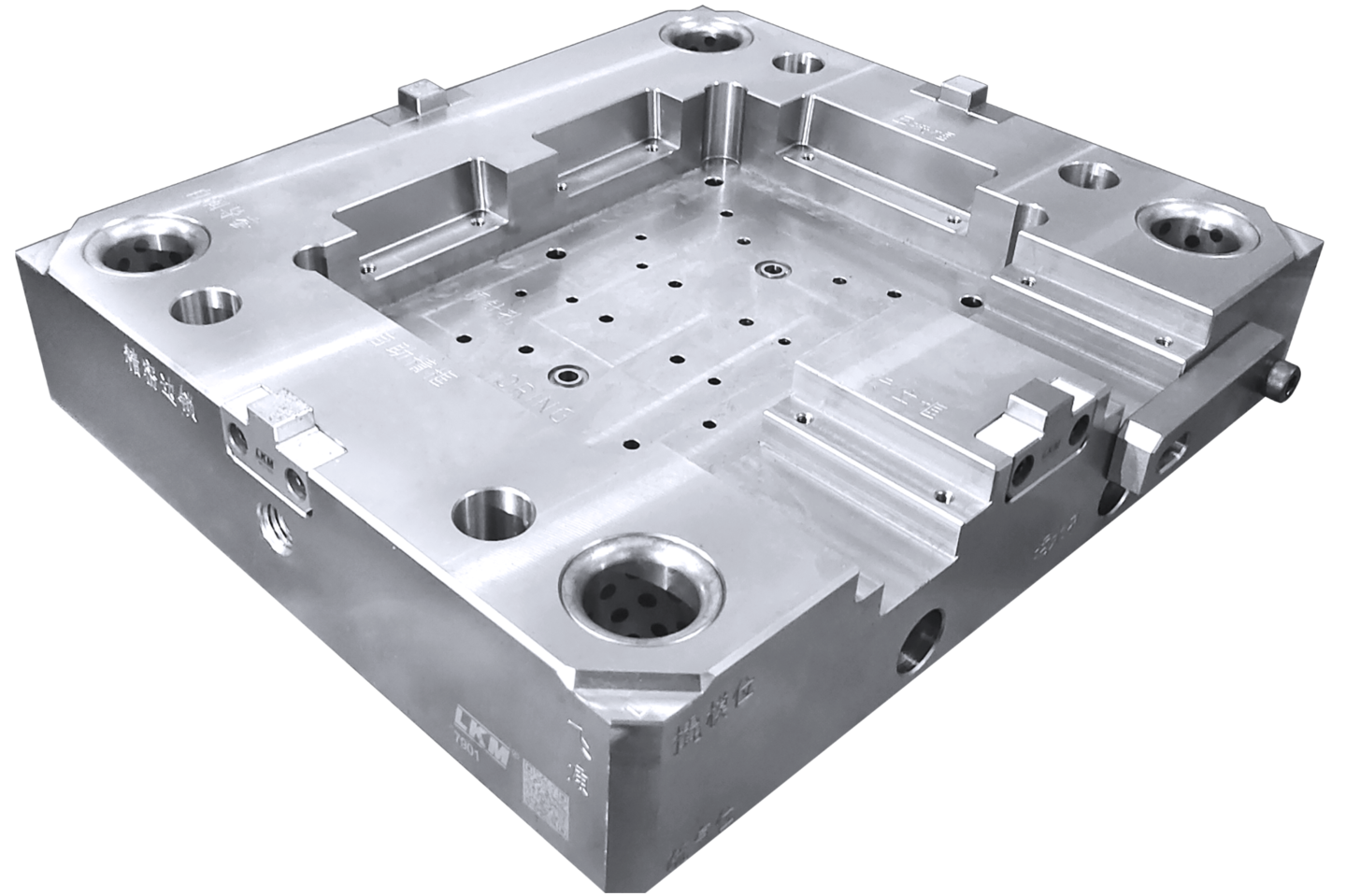

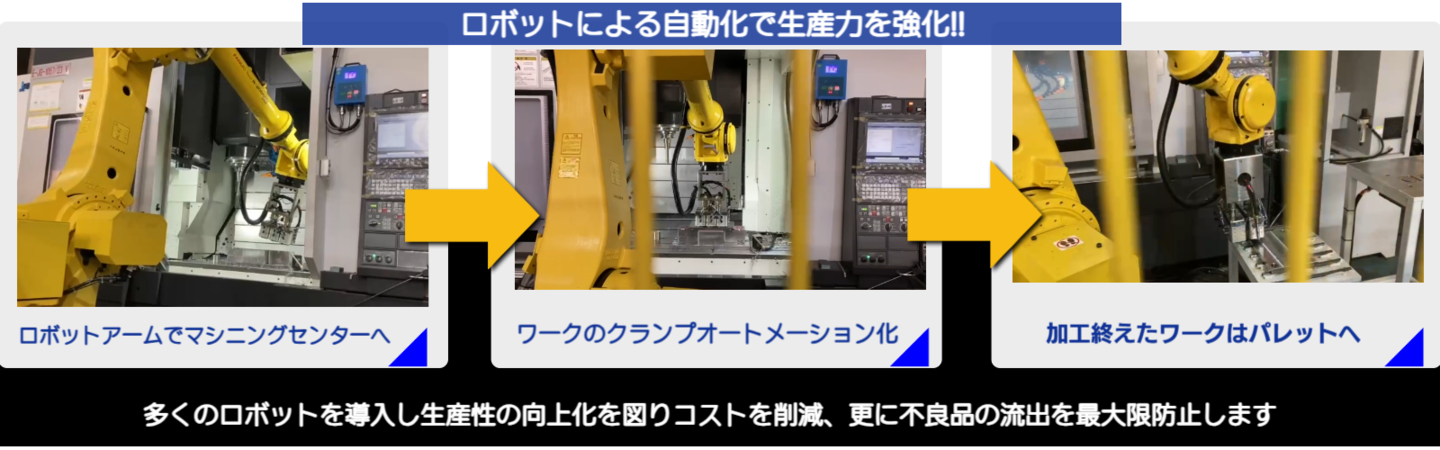

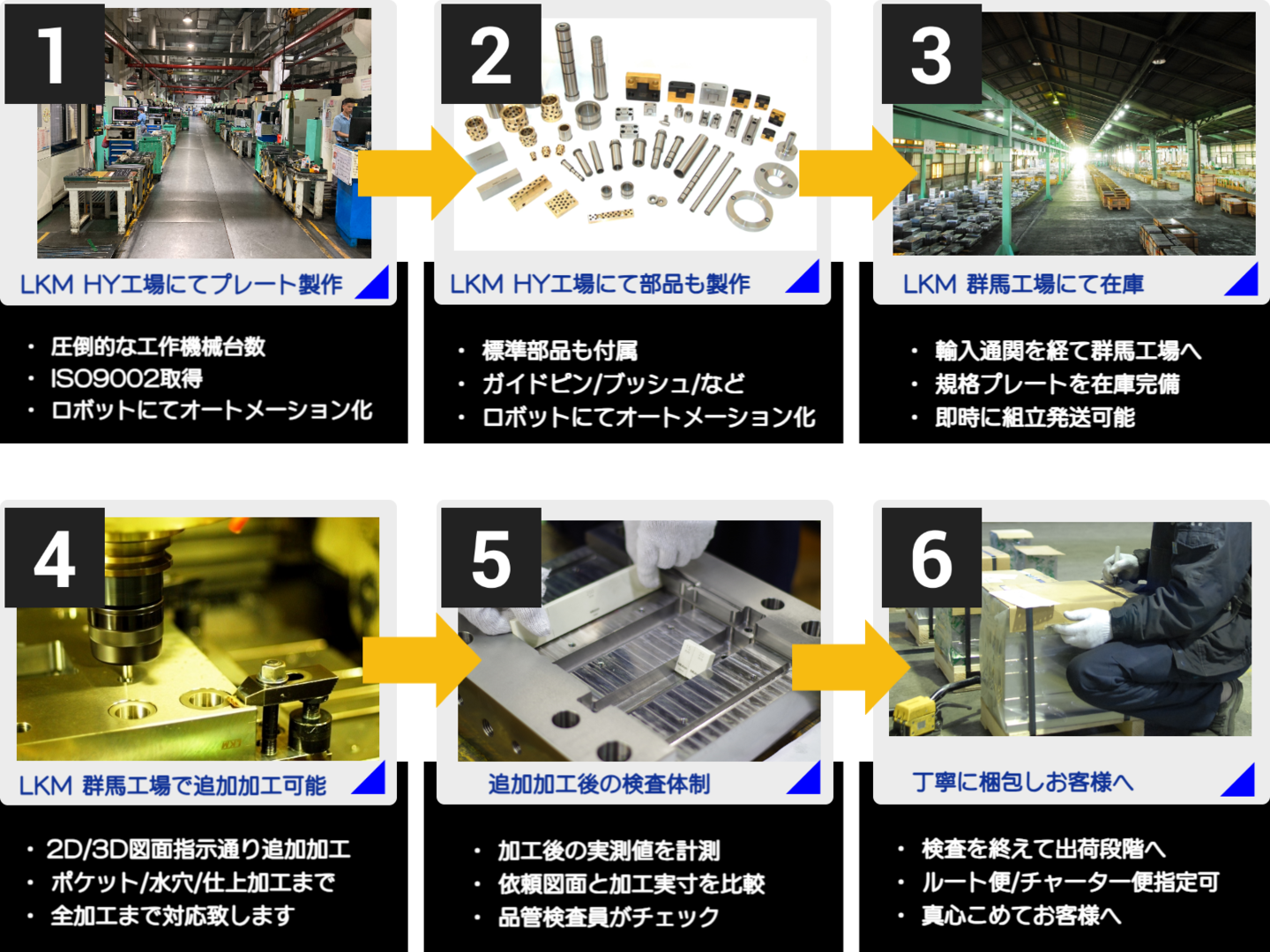

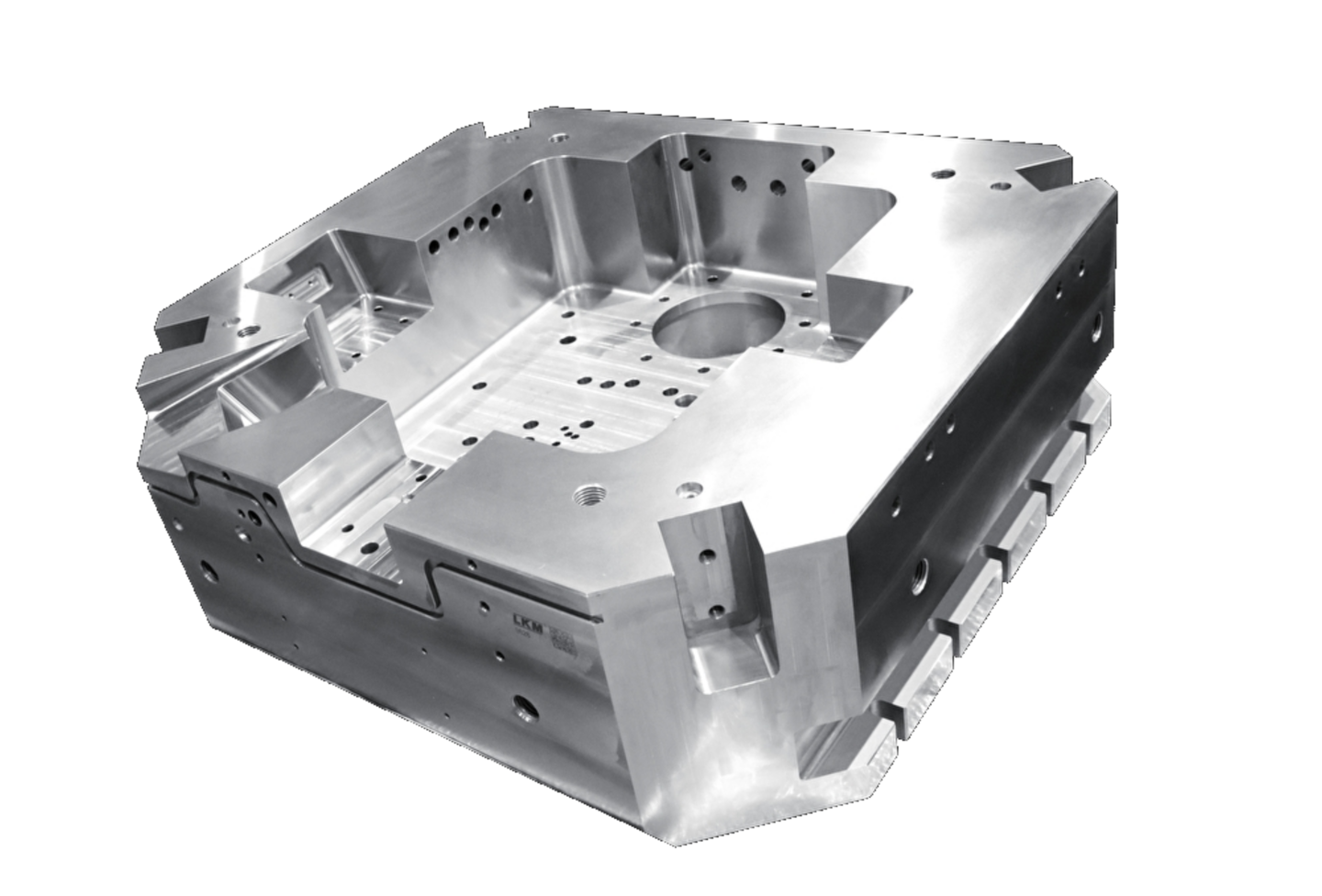

標準モールドベースへの追加加工を社内製造部にてご依頼を承ります。ポケット粗加工・ポケット仕上加工・スライド加工・水穴加工・全加工まで
此方社内で追加加工を施す製造部門

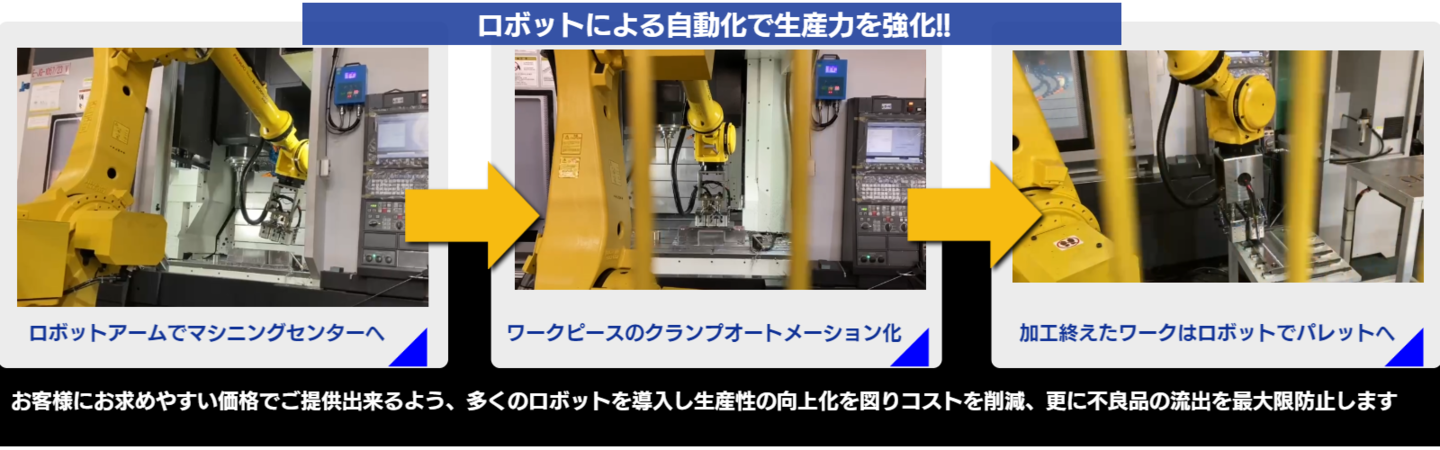

M/Cにて多様化するお客様のニーズにお応え致します。
ご依頼頂く製品1台1台真心こめてお客様へお届け致します。
お見積り・加工に関する内容・製品に関するお問合せなど、 お気軽に弊社販売事業部窓口へご連絡ください。
